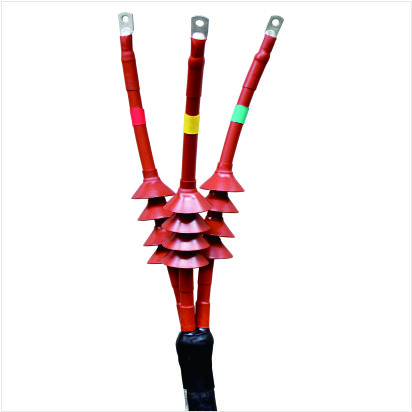

35kV热缩三芯户内终端，广泛应用于35kV交联电缆的终端处理，可根据电缆截面大小不同配以适量的应力控制带，方便安装施工的进行，从而均匀改善电场分布；采用先进的地双地线工艺，电缆钢铠、铜屏蔽地线分开接地，经武汉高压研究所检测证实工艺先进，运行更可靠。
35kV热缩户内终端 | ||||||
试验项目 | 试验要求 | 试验结果 | 详注 | |||
工频耐压 | 105kv 1min不闪络，不击穿 | 105kv 1min组合试样均未闪络和击穿 | 合格 | |||
局部放电试验 | 39kv≤10pC | 组合试样各相放电量≤5pC | 合格 | |||
负荷循环试验3个周期 | 5h，加热时，3h冷却，加热时，导体温度为95℃ | 按标准要求完成三次负荷循环试验 | 由一下试验评定 | |||
冲击电压试验1.2/50us正负极性各一次 | 250KV正负极性允许闪络一次，但不计入总试验次数 | 250KV正负极性各10次组合试样均为击穿和闪络 | 合格 | |||
直流电压试验负极性 | 156KV 15min不闪络，不击穿 | 156KV 15min组合试样均为击穿和闪络 | 合格 | |||
4h工频电压试验 | 104KV 4h不闪络，不击穿 | 104KV 4h组合试样均为击穿和闪络 | 合格 | |||
35kV热缩户内终端 | ||||||
电缆类型 | 附件类型 | 电缆规格(mm2) | ||||
三芯电缆 | 户内终端 | 25-50 | ||||
70-120 | ||||||
150-240 | ||||||
300-400 | ||||||
500-630 | ||||||
